S7-I ECU’en leverer et ekstremt højt niveau af præcis motorstyringskontrol til kunder, der arbejder inden for et budget, men stadig kræver en avanceret og kraftfuld løsning.
Den triple-processor baserede enhed anvender en højhastigheds RISC-processor til kodeeksekvering samt en ekstra stor FPGA til højhastigheds registrering af motorposition. Dette gør det muligt at planlægge kodeafvikling uafhængigt af signalmønstre, hvilket øger fleksibilitet, effektivitet og nøjagtighed – især under transiente forhold.
Denne kraftfulde kombination muliggør avancerede kontrolalgoritmer, samtidig med at systemet forbliver brugervenligt at kalibrere via Syvecs SCal software og S7 firmware.
Design & Integration
S7-I er designet til Plug-N-Play kits, hvor kunder også har behov for programmerbar CAN-bus samt Drive-By-Wire support.
Den anvender de samme 3 x AMP Superseal stik og har identisk I/O pinout som S7Plus ECU’en. Dette betyder, at brugere senere nemt kan opgradere til en S7Plus, hvis der er behov for flere ind- og udgange – uden at skulle ændre ledningsnettet.
Den tredje processor er fremtidssikret og giver mulighed for, at brugere kan skrive egen C-kode til fuld køretøjsintegration via CAN-bus samt udvikle specialstrategier til håndtering af komplekse OEM-funktioner. I øjeblikket kan dette kun udføres af Syvecs’ medarbejdere, men løsningen forventes gjort tilgængelig for forhandlere i nær fremtid.

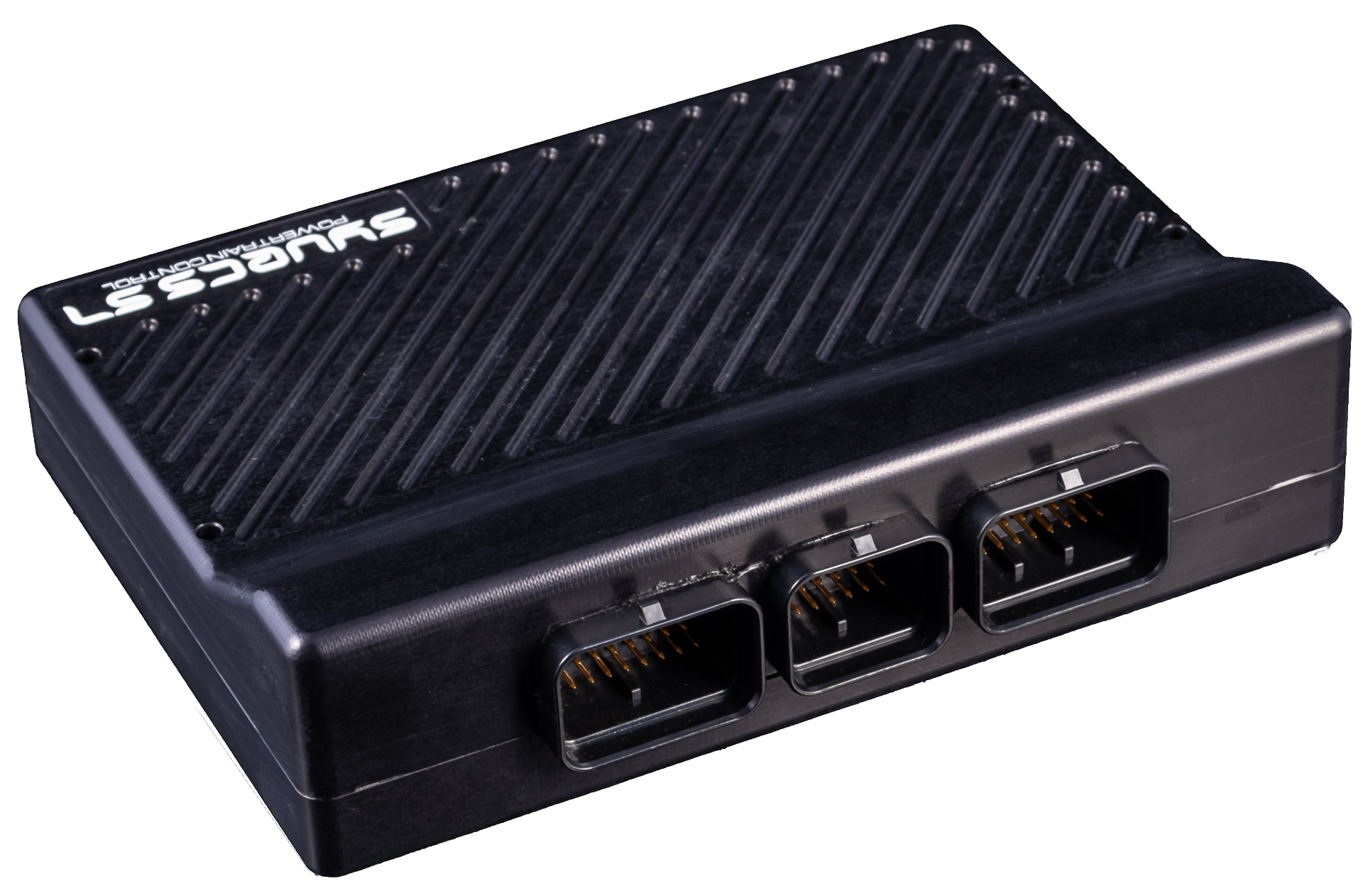

ECU’en er indkapslet i et forseglet CNC-fræset aluminiums-hus med 3 vandtætte stik og i alt 94 pins.
Indgange
- 16 x generelle analoge indgange:
- 4 x 5V/Bipolar – Sensor/Sync/Speed med programmerbare trigger-spændinger
- 4 x 5V/Thermistor – Sensor/Sync/Speed med faste trigger-spændinger
- 4 x 5V sensorindgange
- 4 x thermistor sensorindgange
Øvrige indgange
- 1 x NTK Lambda input
- 1 x K-Type termoelement kredsløb
- 1 x Knock input
Udgange
- 18 x High/Low Side driver-udgange:
- 2 x Half Bridge outputs (maks. 10A)
- 16 x Low Side injection/PWM outputs (maks. 10A)
- 6 x TTL tændingsdrivere
Kommunikation
- 2 x CAN 2.0B (anden CAN-bus tilføjet på enheder fra september 2020 og frem)
- 1 x RS232 output
- 100 MHz fuld duplex Ethernet til PC-tilslutning for programmering og datalog download
- 16 MB intern logningshukommelse
Dimensioner
185 x 145 x 55 mm
