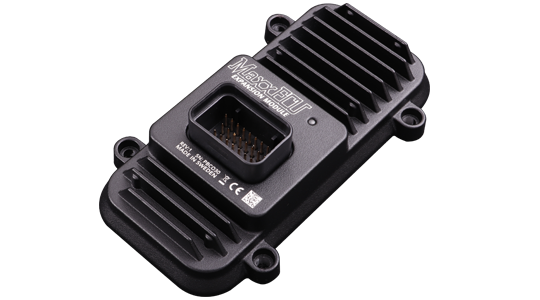

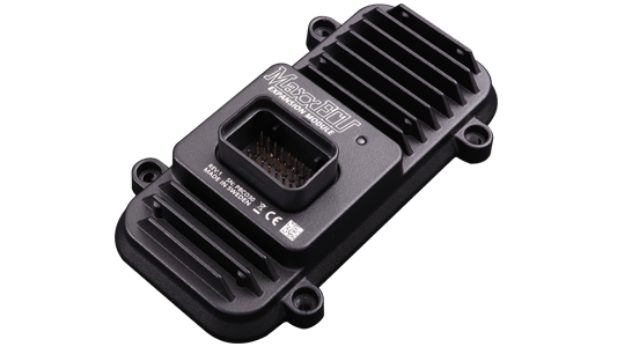

MaxxECU Expansion Module er udviklet til installationer, hvor der er behov for flere indgange og udgange end dem, der er tilgængelige direkte på motorstyringen. Modulet kommunikerer via MaxxECU CAN-bus og registreres direkte i MTune, så opsætningen kan foretages uden manuel programmering af CAN-meddelelser.
Expansion Module kan anvendes sammen med hele MaxxECU-serien – fra MaxxECU MINI og de øvrige GEN1-modeller til de nyeste MaxxECU GEN2 ECU’er.
Modulet giver adgang til 12 analoge indgange, som kan anvendes til 0–5V-signaler fra eksempelvis tryk-, temperatur- og positionssensorer. Indgangene kan også anvendes som digitale indgange med mulighed for aktivering af intern pull-up-modstand.
De 4 separate pulse-indgange understøtter både digitale signaler og VR-sensorer med frekvenser op til 30 kHz. Det gør dem velegnede til blandt andet hjulhastighedssensorer, ethanol-sensorer og andre frekvensbaserede signaler.
Til styring af eksterne komponenter har modulet 4 kraftige 12V sourcing-udgange, som hver kan levere op til 5A kontinuerligt. Derudover findes 4 half-bridge-udgange, som kan anvendes individuelt til kraftige belastninger eller kombineres parvist til styring af reversible elektriske motorer.
Alle indgange og udgange er beskyttet mod blandt andet overspænding, omvendt polaritet, overbelastning og kortslutning. Det robuste, pulverlakerede aluminiumshus er IP68-klassificeret og benytter et Superseal 1.0-stik, hvilket gør modulet velegnet til krævende motorsports- og køretøjsinstallationer.
Specifikationer
- CAN-baseret udvidelsesmodul
- Direkte integration og konfiguration i MTune
- 12 analoge 0–5V-indgange
- Kan anvendes som digitale indgange op til 24V
- Valgbare interne 5V pull-up-modstande
- Analog samplingshastighed op til 2 kHz
- 4 pulse-indgange til digitale signaler eller VR-sensorer
- Pulse-frekvens op til 30 kHz
- 4 kraftige 12V sourcing-udgange
- Op til 5A kontinuerligt pr. 12V-udgang
- PWM-understøttelse op til 20 kHz
- 4 kraftige half-bridge-udgange
- Kan kombineres til 2 reversible H-bridges
- Op til 10A kontinuerligt pr. half-bridge-udgang
- Driftsspænding: 6–22V
- IP68-klassificeret aluminiumshus
- Superseal 1.0-stik
- Strømforbrug: 45 mA
- Vægt: 195 gram
- Mål: 80 × 138 × 35 mm inklusive stik
På MaxxECU GEN2-systemer kan der anvendes op til 4 Expansion Modules med den indbyggede standardkonfiguration. På MaxxECU GEN1-systemer understøttes ét modul.
